全自动封盒机使用说明书（上）
发表时间： 2018-11-05 09:07:02
作者： 东莞市长久热熔胶喷涂机械有限公司
浏览：
CJ-F3200-B自动上料封盒机
一、设备介绍
全自动封盒机是我公司结合国内外先进技术的基础上进一步改善的新型机型，是机、电、气、光一体化的高科技产品。可自动完成纸盒自动取料、自动折边、自动喷胶、自动粘盒工作，具有体积小，重量轻，应用范围广，生产效率高，可一机多用等优点。该机可以单独使用，亦可与其他设备连接形成生产流水线。
二、特点及优势
本产品针对客户实际生产所需的意见加以设计制造，具有以下优点：
1、环保***
2、纸盒规格通用性较高，转款***方便快捷
3、热熔胶可实现点喷、线喷要求
4、人机界面操作，可预存 45 组盒规参数
5、设备外观精美
三、特别提示
1、本机使用 AC220V 工业电源，电压波动范围为±10%；
2、使用电源接口流量应大于20A(安培)；
3、务请接入带接地端的电源接口;
4、维修时，请关闭供电源；
5、防止机械伤害。
四、主要技术参数
外形规格：3500(L)×960(W)×2000(J)mm
设备功率：AC220V 50HZ 3.4KW
气源压力：0.45-0.8mpa
用胶品种：热熔胶
涂胶方式：喷胶式
熔胶能力：5kg/h
封盒效率：40-75盒/min
操作温度：210℃
五、机器的运输及安装
请仔细检查机器是否保持正常情况和完善状态，同时根据《装箱单》清检机器的各部件是否完善，如发现有任何部件缺损，请速与我公司取得联系。
机器的运输
设备机身使用缠绕膜保护防尘避雨，固定只用编织绳，应避免用铁链或钢丝绳防止刮伤；采用木质包装箱装订，结实可靠。
机器的安装
1、本机属于外包装设备，可安装在通风条件良好、照明充足的洁净室内。
2、机器四周要留有1.5m宽度的工作空间，以便于操作和维修。
3、220V-50HZ单相交流电源，并可靠接地。
4、机器必须安装在较为平坦的地面，当机器安装完毕后，应用水平仪检查整机是否水平。如不平，可通过机器的四个脚进行调整。
5、当机器安装完毕后，仔细检查机器各零件是否有松动现象。如果有，应迅速排除。为防止生绣，机器在包装发运前都用油脂覆盖，因此在机器启动之前，应清除机器表面的多余油脂。清除时，应用纤维棉布和酒精。清除后，对各润滑点进行重新加油。
六、正常使用条件
环境温度：20±10℃
压缩空气：0.5Mpa流量大于0.6m³/h
操作人员：1——2人

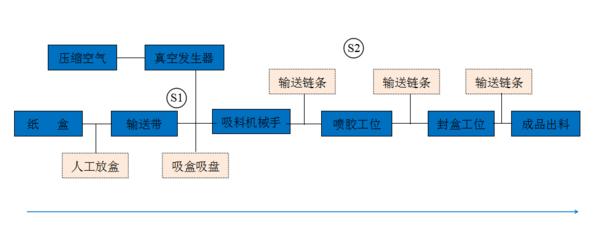

七、机械工作原理
本机器采用机械传动连续式工作，自动完成纸盒自动取料、自动折边、自动喷胶、自动粘合工序。该机的工作流程如下。
1、首先启动设备，由人工将纸盒放置到纸盒输送带上，由输送带输送纸盒到机械手吸料位置。当S1感应器有信号时PLC（可编程控制器）控制吸盒真空发生器工作，吸盒上下气缸下降吸取纸盒。
2、吸料机械手将纸盒放置到输送链条上，输送链条持续运转。当S2感应器有信号时PLC控制喷胶工位工作，给纸盒喷胶。
3、喷胶完成后由折边导片自动完成封盒工作，***通过压胶滚轮排压胶定型，成品送出。
八、设备整体结构与认识

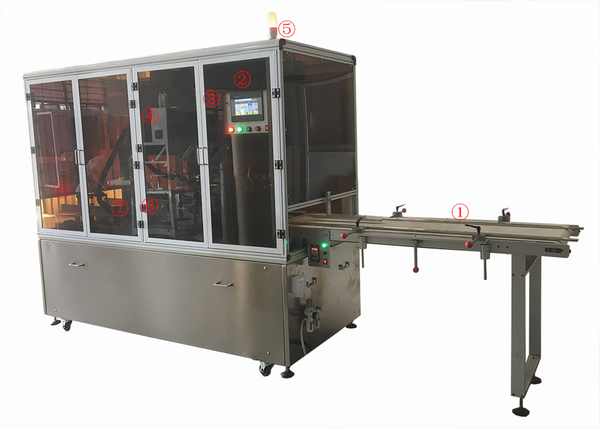

①纸盒人工放料区域 ②操作面板 ③设备控制电箱 ④供胶胶机 ⑤运行状态提示三色灯 ⑥喷胶机构 ⑦纸盒折耳机构 ⑧纸盒压胶与成品出料

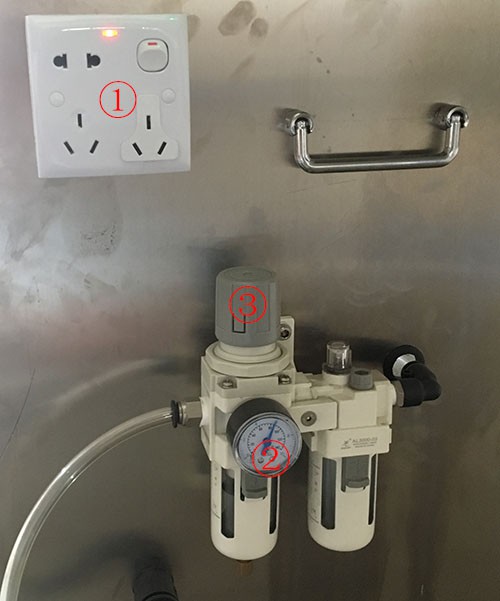

①备用电源插座 ②设备气压显示 ③设备气压调节
九、设备局部介绍与调节

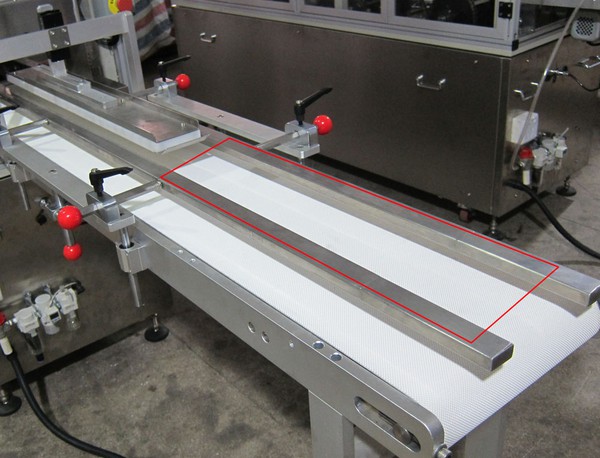

1、纸盒输送带
纸盒放料区域，根据纸盒大小，两边纸盒定位导杆高度和宽度都可调节。

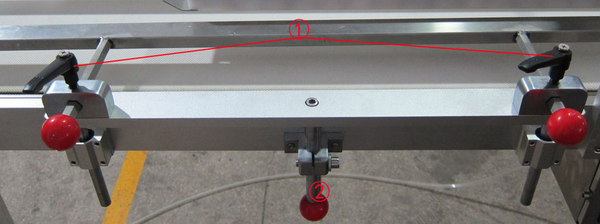

图2
①定位导杆宽度调节 ②定位导杆高度调节

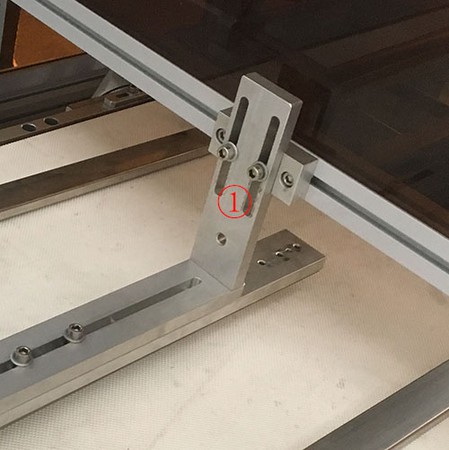

图3
①压纸盒滚珠高度调节
图4
①输送带速度调节 ②输送带马达正反转切换 ③输送带马达启动/停止按钮
④输送带电源指示灯 ⑤输送带电源保险 ⑥输送带电源开关
