自动上料封盒机CJF3200A说明书
发表时间： 2018-11-02 08:50:39
作者： 东莞市长久热熔胶喷涂机械有限公司
浏览：
CJ-F3200-B自动上料封盒机
一、设备介绍
本产品是我公司结合国内外先进技术的基础上进一步改善的新型机型，是机、电、气、光一体化的高科技产品。可自动完成纸盒自动取料、自动折边、自动喷胶、自动粘合工作，具有体积小，重量轻，应用范围广，生产效率高，可一机多用等优点。该机可以单独使用，亦可与其他设备连接形成生产流水线。
二、特点及优势
本产品针对客户实际生产所需的意见加以设计制造，具有以下优点：
1、环保***
2、纸盒规格通用性较高，转款***方便快捷
3、热熔胶可实现点喷、线喷要求
4、人机界面操作，可预存 45 组盒规参数
5、设备外观精美
三、特别提示
1、本机使用 AC220V 工业电源，电压波动范围为±10%；
2、使用电源接口流量应大于20A(安培)；
3、务请接入带接地端的电源接口;
4、维修时，请关闭供电源；
5、防止机械伤害。
四、主要技术参数
外形规格：3500(L)×960(W)×2000(J)mm
设备功率：AC220V 50HZ 3.4KW
气源压力：0.45-0.8mpa
用胶品种：热熔胶
涂胶方式：喷胶式
熔胶能力：5kg/h
工作效率：40-75盒/min
操作温度：210℃

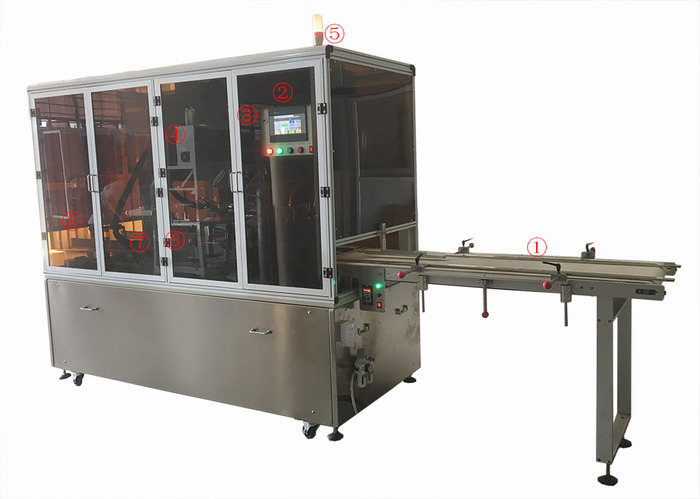

五、设备整体结构与认识
①纸盒人工放料区域
②操作面板
③设备控制电箱
④供胶胶机
⑤运行状态提示三色灯
⑥喷胶机构
⑦纸盒折耳机构
⑧纸盒压胶与成品出料
六、故障处理
| 问题 | 可能原因 | 解决办法 |
| 机械手取盒失败 | 真空气路问题 | 1、检查气路是否堵塞或漏气 2、吸盘老化，更换吸盘 |
| 电路问题 | 1、凸轮U型光电无信号输出，检查光电是否损坏 或粘上灰尘及时清理或更换 2、S1纸盒输送到位感应器无信号输出，检查光纤 头是否粘上灰尘、破损漏光或离纸盒距离太远。 调节光纤放大器放大光源或更换光纤头。 3、真空电池阀损坏，检查电池阀是否损坏及时更换 4、PLC没有输出，检查PLC“Y3”是否有输出 | |
| 调试不当 | 1、送纸盒定位导杆调节过紧，纸盒没有送到位。 检查松紧度并及时调整，纸盒需要在输送带上 很轻松的移动 2、压纸盒滚珠未能压住纸盒，纸盒不能顺利输送。 检查松紧度并及时调整 | |
| 胶枪不喷胶 | 气路问题 | 1、检查胶机气泵气压是否正常，1-2.5kg/cm²以内 2、电池阀是否没有气源进入或漏气 |
| 电路问题 | 1、检查胶机、胶管及胶枪加热是否正常，160℃以上 2、检查点胶时检查PLC“Y0和Y1”是否有输出 3、电池阀损坏 | |
| 热熔胶堵塞 | 1、胶枪喷咀堵塞。关闭胶机压力卸掉枪嘴，加热后用风枪从出胶口反吹枪咀，直到枪咀口能看到亮光 2、胶机滤网需清洗，8小时制3-4个月清洗一次，清洗前请关闭胶机压力 3、枪座滤网需清洗，8小时制3-4个月清洗一次，清洗前请关闭胶机压力 | |
| 胶枪问题 | 更换热熔胶喷枪 | |
| 纸盒粘胶不牢 | 热熔胶未压紧 | 调节左右压胶滚轮排宽度，使之将热熔胶压扁。 如果设备放料台面与喷胶挡耳导片宽度合适，需要微调滚轮排固定座。 |
| 热熔胶温度不够 | 将胶管和胶枪温度适当加高5℃ | |
| 胶量过小 | 适当加大胶机压力或更换较大胶枪喷咀 | |
| 成品盒有印记 | 纸盒接触面有油污 | 清洁纸盒托轨；清洁纸盒压杆；清洁纸盒推板 |
| 纸盒上下压得过紧 | 调节纸盒压杆高度，使之离纸盒留有0.5-1mm间隙 | |
| 输送推板划伤纸盒 | 压胶滚轮排左右夹得太紧，在能粘到胶的情况下尽量调节宽松一点 | |
| 压胶滚轮排有胶 | 清洁压胶滚轮排的热熔胶 |
详情请下载自动上料封盒机CJF3200A说明书
