装盒机或纸盒成型机顶料或成型时，其活塞的运动是依靠向气缸一端进气，并从另一端排气，再反过来，从另一端进气，一端排气来实现的。气体流动方向的改变则由能改变气体流动方向或通断的控制内阀即方向控制阀加以控制，在自动控制中，方向控制阀常采用电磁控制方式实现方向控制，称为电磁换向阀。

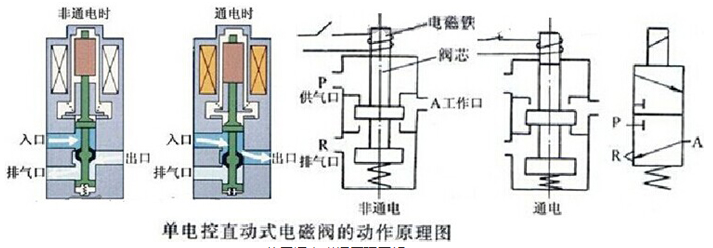

电磁换向阀是得用其电磁线圈通电时，静铁心对动铁心产生电磁吸力使阀芯切换，达到改变气流方向的目的，如下图所示是一个单电控二位三通电磁换向阀的工作原理示意图。

这种电磁阀在长久机械设备上如：高速装盒机、天地盖成型机、半自动封盒机、全自动封盒机和一些自动化生产线改造以及非标产品设计中常可以看到。

所谓的“位”，指的是为了改变气体方向，阀芯相对于阀体所具有的不同的工作位置。“通”的含义则指换向阀与系统相连的通口，有几个通口就为几通。上图中只有两个工作位置，具有供气口P、工作口A和排气口R故为二位三通。

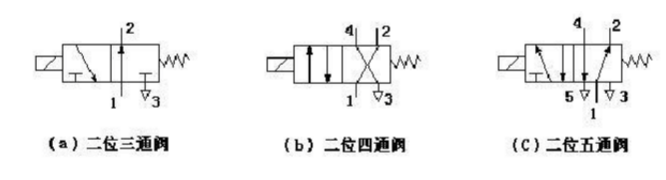

下图中所示为单电控电磁换向阀的图形符号，图中分别给出二位三通，二位四通和二位五通单向阀和图形符号，图中有几个方格就是有几位，方格中┴和┬符号表示各接口互不相通。

长久机械所有执行气缸大多为双作用气缸，因此控制它们工作的电磁阀需要有两个工作口和两个排气口以及一个供气口，故使用的电磁阀境外为二位五通电磁阀。装盒机、折盒机等供料装置如有气动元件的一般都用的二位五通单电控电磁阀，故使用的电磁阀均为二位五通电磁阀，每个电磁阀在人机界面都有换位（即伸出或原位）的切换按钮，在设备进行调试时，可使用手动启动阀体换向从而达到气缸实现到位和原位的切换，完成对气路的控制，达到调试目的。（自动模式下有的有磁性感应器有的为时间控制信号）

有的气动原件多的设备，电磁阀均固定在汇流板上，汇流板可接消声器从而减少噪音。这种将多个阀和汇流板等集中在一起构成的叫电磁阀组，而每个电磁阀组都是独立工作的，所以后期如果有遇到电磁阀组上面有电磁阀坏了是可以单个更换的，更换时注意要将电磁阀底部密封胶条安装好达到密封效果，如果出现安装后亦漏气现象则说明密封胶条没有按规定安装完成。特别提示，长久公司所有电磁阀均为输出信号用“Y”表示，其接线为一条为24V一条为信号线，所有的电磁阀输出24V均直接从24V电源接出，没有经过PLC（以防电磁阀组电流过大，从而对PLC造成干扰或损坏），所以后期更换时应当注意该点。

以上观点仅代表杜丽萍老师和长久工程部观点，仅供参考。明天继续分享传感器—磁性开关和漫射式光电接近开关。
